Неподвижные опоры для полиэтиленовых труб: как укротить линейное расширение

Полиэтилен (ПЭ) — лидер современных трубопроводов, однако он имеет критическую особенность: высокий коэффициент линейного расширения α=0.15–0.20 мм/м/°C (ДСТУ EN 12201).

Математика рисков

При изменении температуры на каждые 10°C один метр трубы изменяет длину на 1.5–2 мм. Рассмотрим реальный пример:

  • Участок: 500 м.
  • Перепад температур (ΔT): 40°C (типично для климата Украины).
  • Результат: Удлинение/укорочение магистрали достигает 0.6–0.8 м.
  • Последствия: Возникает продольное усилие 200–300 кН, способное вырвать фланцевые соединения или разрушить стенки колодцев.

Для нейтрализации этих сил используют неподвижные опоры (НО).

Функции и размещение неподвижных опор

Согласно ДБН В.2.5-74, неподвижная опора — это точка «мертвой» фиксации, которая:

  • Секционирует магистраль: Разделяет трубопровод на независимые сегменты (расстояние — 50–100 м для Ø110–315 мм).
  • Защищает узлы: Обязательная установка на расстоянии не более 3 м от задвижек и мест перехода «полиэтилен–сталь».
  • Стабилизирует вводы: Предотвращает повреждение гильз при вводе в здания.

Основные виды неподвижных опор для ПЭ-труб

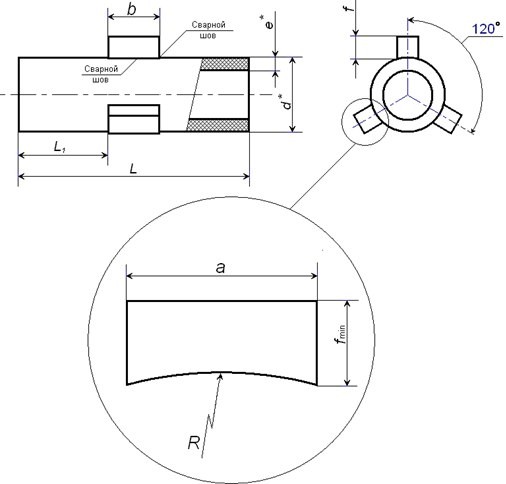

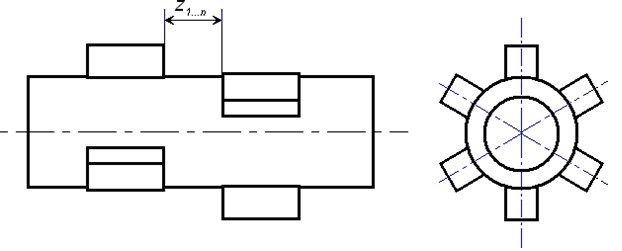

1. Опоры с приваренными бобышками (монолитные)

Представляют собой отрезок ПЭ-трубы с наваренными по окружности сегментами (бобышками).

  • Технология: Сварка выполняется ручным экструдером. Бобышки становятся частью стенки трубы, обеспечивая прочность на сдвиг в пределах 20–30 МПа.
  • Сложность: Требует дорогостоящего оборудования и высокой квалификации мастера.

2. Хомутовые (фрикционные) опоры

Металлические конструкции, удерживающие трубу за счёт силы трения.

Риски: Из-за низкого коэффициента трения ПЭ по стали (0.2–0.3) труба часто проскальзывает через хомут под нагрузкой.

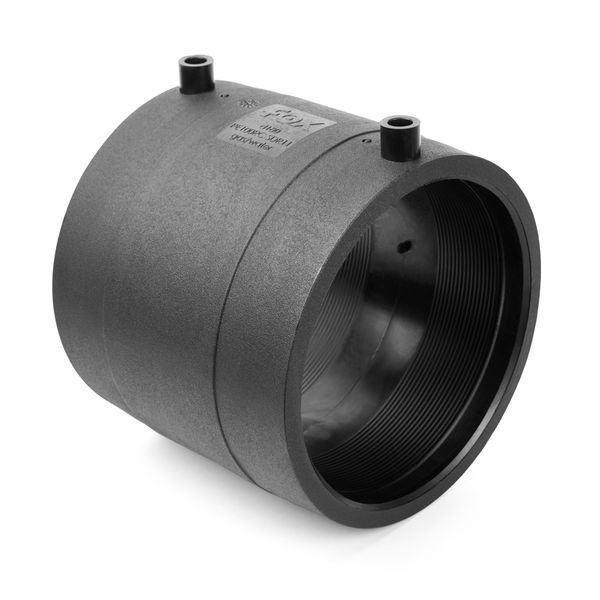

Экспертное решение: муфты Fox как неподвижная опора

Наиболее технологичный метод в современном строительстве — использование терморезисторных муфт Fox вместо наварных бобышек. Благодаря высокому качеству нагревательной спирали и точности геометрических параметров, муфты Fox идеально подходят для создания зон фиксации.

Технология монтажа:

  • Модификация: В муфте Fox удаляются внутренние центральные упоры (ограничители). Конструкция муфт этого бренда позволяет сделать это быстро, не повреждая зону нагрева.
  • Подготовка: Очистите трубу от оксидного слоя и обезжирьте поверхность.
  • Сварка: Используйте универсальный сварочный аппарат Fox (например, серии Euro или Magnum). Аппарат автоматически считывает штрих-код муфты и обеспечивает идеальный режим плавления согласно стандарту DVS 2203.
  • Принцип: Торцевой бурт приваренной муфты Fox становится мощным кольцевым упором.

Преимущества использования продукции Fox:

  • Надёжность: Прочность соединения муфты Fox с трубой после сварки превышает прочность самой трубы.
  • Контроль: Сварочный аппарат Fox протоколирует каждый стык, что важно при сдаче объекта технадзору.
  • Скорость: Не нужно ждать мастера с экструдером — сварка муфты занимает считанные минуты.

Вывод

Игнорирование температурного расширения — это гарантированная авария. Использование комплектующих Fox для создания неподвижных опор — это инженерно обоснованный выбор, гарантирующий спокойную эксплуатацию сети на десятилетия.
