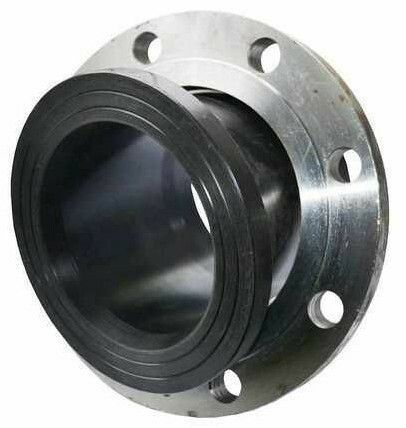

Фланец расточенный под бурт (Lap Joint) Ру 10
Описание товара
Фланец расточенный под бурт (бортовую втулку) Ру 10 — это стальной плоский фланец с увеличенным внутренним отверстием, предназначенный для работы в составе фланцевого узла с бортовой втулкой (Stub End). Широко применяется в полиэтиленовых трубопроводах (ПЭ 80 / ПЭ 100), где требуется разборное и надежное соединение без сварки стали с полиэтиленом.
В рамках одного товара представлены модификации фланцев Ду 50–500 с различной расточкой под бурт (50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 400, 500 мм), рассчитанные на условное давление Ру 10.
Назначение
- соединение ПЭ труб с фланцевой арматурой;
- переход между полиэтиленовыми и металлическими трубопроводами;
- монтаж задвижек, клапанов, фильтров и насосов;
- создание разборных фланцевых узлов;
- облегчение монтажа и обслуживания трубопроводов.
Конструкция и принцип работы
Фланец имеет внутреннюю расточку, геометрия которой соответствует наружному диаметру бурта бортовой втулки. При монтаже фланец свободно надевается на трубу и при затяжке болтов прижимает бурт втулки к ответному фланцу через прокладку, обеспечивая герметичность соединения.
- фланец не контактирует с рабочей средой;
- свободное вращение облегчает совмещение болтовых отверстий;
- равномерное распределение нагрузки по бурту втулки;
- надежная работа при давлении Ру 10.
Материал изготовления
Фланцы изготавливаются из углеродистой стали (как правило, Сталь 20), что обеспечивает необходимую прочность, стабильность геометрии и длительный срок службы в стандартных условиях эксплуатации.
Технические характеристики
- Тип фланца: расточенный под бурт (Lap Joint)
- Материал: сталь
- Условное давление: Ру 10
- Условный проход (DN): 50–500
- Внутреннее отверстие: увеличенное (в зависимости от бурта)
- Тип соединения: болтовое
Совместимость и стандарты
Фланцы совместимы с бортовыми втулками для ПЭ труб, плоскими и глухими фланцами соответствующего DN, а также с фланцевой арматурой Ру 10. Изготавливаются в соответствии с требованиями ГОСТ, ДСТУ и EN.
Преимущества
- отсутствие сварки стали с полиэтиленом;
- полная разборность фланцевого узла;
- удобство монтажа и демонтажа;
- высокая точность расточки;
- оптимальное решение для ПЭ трубопроводов.
Рекомендации по комплектации
- бортовая втулка (Stub End) соответствующего диаметра;
- ответный или глухой фланец Ру 10;
- прокладка (EPDM, резина МБС — по среде);
- болты или шпильки класса прочности 5.8 или 8.8.
